3D modelleren: wat is het en hoe werkt het?

3D modelleren wordt gebruikt om veel van de objecten die we dagelijks zien vorm te geven. Van videogames, architectuur tot aan plaatwerk. AESC is de reseller van de 3D modelleringsoftware SpaceClaim. Het stelt gebruikers in staat om gedetailleerde en precieze ontwerpen te maken van objecten en structuren in drie dimensies.

3D modelleren is het proces van het creëren van driedimensionale representaties van een object of oppervlak. Dit is op basis van wiskundige regels en op coördinaten gebaseerd. Uiteindelijk is het resultaat een 3D model.

Een 3D model is eigenlijk een verzameling van gegevens. Als we puur uit technisch perspectief kijken is een 3D model een verzameling van punten die door lijnen, driehoeken, gekromde oppervlakken en andere geometrische vormen in een 3D ruimte.

Het 3D modelleren wordt in diverse branches toegepast. Denk aan de architectuur, gaming industrie, film en animatie, automotive, gezondheidszorg, maar ook de engineeringsbranche. Bijvoorbeeld voor het maken van industriële onderdelen. Zij maken gebruik van CAD software voor het modelleren. Een andere benaming van dit soort software is een 3D tekenprogramma.

Een belangrijk voordeel van 3D modelleren is het vermogen om een realistisch en duidelijk beeld van het product te geven, zowel voor de producent als de klant. Dit vergemakkelijkt het ontwerpproces, versnelt de productie, en verbetert de communicatie tussen verschillende teams en stakeholders.

3D modellen bieden een nauwkeurige en gedetailleerde visualisatie die helpt bij het identificeren van mogelijke ontwerp- en productiefouten vroeg in het proces.

Daarnaast biedt 3D modelleren diverse voordelen ten opzichte van 2D. Hier zijn enkele belangrijke redenen waarom 3D modelleren vaak de betere keuze is:

• Het geeft een realistischer beeld
• Eenvoudig online te delen
• Sneller aan te passen
• Mogelijkheid tot het simuleren van het model
• Direct geschikt voor productie

3D modelleren biedt een duidelijker en realistischer beeld van producten, maakt samenwerking en communicatie makkelijker, versnelt het ontwerpproces, vermindert fouten en kosten en biedt veel meer flexibiliteit. Daarom is het vaak een betere keuze dan 2D model/ontwerp.

Ieder 3D modeling softwareprogramma werkt natuurlijk anders. 3D modellering software, zoals Ansys SpaceClaim, stelt gebruikers in staat om driedimensionale representaties van objecten te creëren en te bewerken.

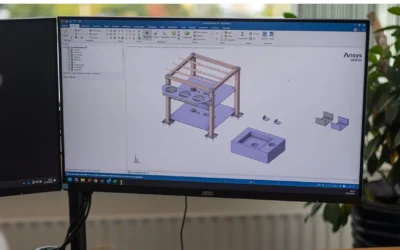

SpaceClaim maakt gebruik van direct modeling, waardoor gebruikers direct aan de geometrie kunnen werken zonder de beperkingen van een traditionele parametrische geschiedenis. Dit vereenvoudigt het ontwerpproces aanzienlijk en maakt snelle aanpassingen mogelijk.

Wil je meer weten hoe deze software precies werkt en er meer over weten? Lees dan onze blog over ‘SpaceClaim tutorial’.

Na het modelleren van een model is het in veel gevallen handig om het model te simuleren. Dit is mogelijk met simulatie software, zoals Ansys Discovery. Deze software zorgt ervoor dat ontwerpers en ingenieurs hun ontwerpen uitgebreid kunnen testen en optimaliseren.

3D modelleren en simuleren is slechts een deel van het ontwerpproces. Een cruciale volgende stap is het renderen van deze modellen om ze zo realistisch mogelijk te maken. KeyShot Studio is een krachtige renderingsoftware die specifiek is ontworpen om 3D modellen tot leven te brengen met verbluffende visuele kwaliteit.

Een 3D object is eigenlijk hetzelfde als een 3D model. Als we een definitie moeten geven van een virtueel 3D object, dan is dat het volgende:

“Een virtueel 3D object is een digitale representatie van een fysiek object in een driedimensionale ruimte. Deze objecten worden opgebouwd uit punten (vertices), lijnen (edges), en oppervlakken (faces), die samen complexe vormen en structuren vormen”

Het modelleren van 3D objecten is met SpaceClaim voor iedere engineer/werkvoorbereider binnen handbereik. Het werkt als volgt:

Geometrie creatie: begin met het creëren van basisvormen zoals kubussen, cilinders of sferen. Deze vormen kunnen vervolgens worden aangepast door te extruderen (uitrekken), draaien, schalen en verplaatsen om de gewenste 3D-structuren te vormen.

Direct modeling: SpaceClaim maakt gebruik van direct modeling, waardoor gebruikers direct aan de geometrie kunnen werken zonder de beperkingen van een parametrische geschiedenis. Dit betekent dat wijzigingen snel en eenvoudig kunnen worden aangebracht, wat ideaal is voor iteratief ontwerp.

Bewerken en optimaliseren: bestaande geometrieën kunnen worden geïmporteerd en bewerkt. Dit omvat het repareren van fouten, het vereenvoudigen van modellen voor simulatie, en het voorbereiden van modellen voor 3D-printen. Het programma biedt tools voor het verwijderen van overbodige details en het aanpassen van de geometrie aan specifieke productiebehoeften.

Exporteren en toepassen: de voltooide 3D-modellen kunnen worden geëxporteerd naar verschillende bestandsformaten (bijvoorbeeld .dxf, .stl en .stp) voor verdere toepassing in simulatie, productie of presentatie. Dit maakt het mogelijk om de ontwerpen in de praktijk te brengen en te testen in virtuele omgevingen voordat ze fysiek worden vervaardigd.

Heb je nog vragen over 3D modelleren, wil je er meer over weten of wil je meer over SpaceClaim weten? Neem dan contact op met AESC. Wij kunnen al je vragen beantwoorden!

Wil je SpaceClaim uitproberen? Wij bieden een gratis proefversie aan voor dit softwareproduct. Als je de software meteen wilt aanschaffen voor je bedrijf kun je bij AESC een offerte aanvragen.
